DD馬達音圈電機直線電機模組 LMC有鐵芯電機LMC系列無鐵芯電機直驅多動子環形線 UVW對位平臺管狀電機

←

→

LMC系列無鐵芯電機系例LM700系列無鐵芯電機

?具有卓越的性能、定位準確性以及運行效率。

?噪音小、無需維護并且運轉順暢無誤

?散熱相比無鐵芯效果好

?大推力和高剛性

?行程長度不受限制

產品詳情

產品描述

橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

LMC系列有鐵芯電機

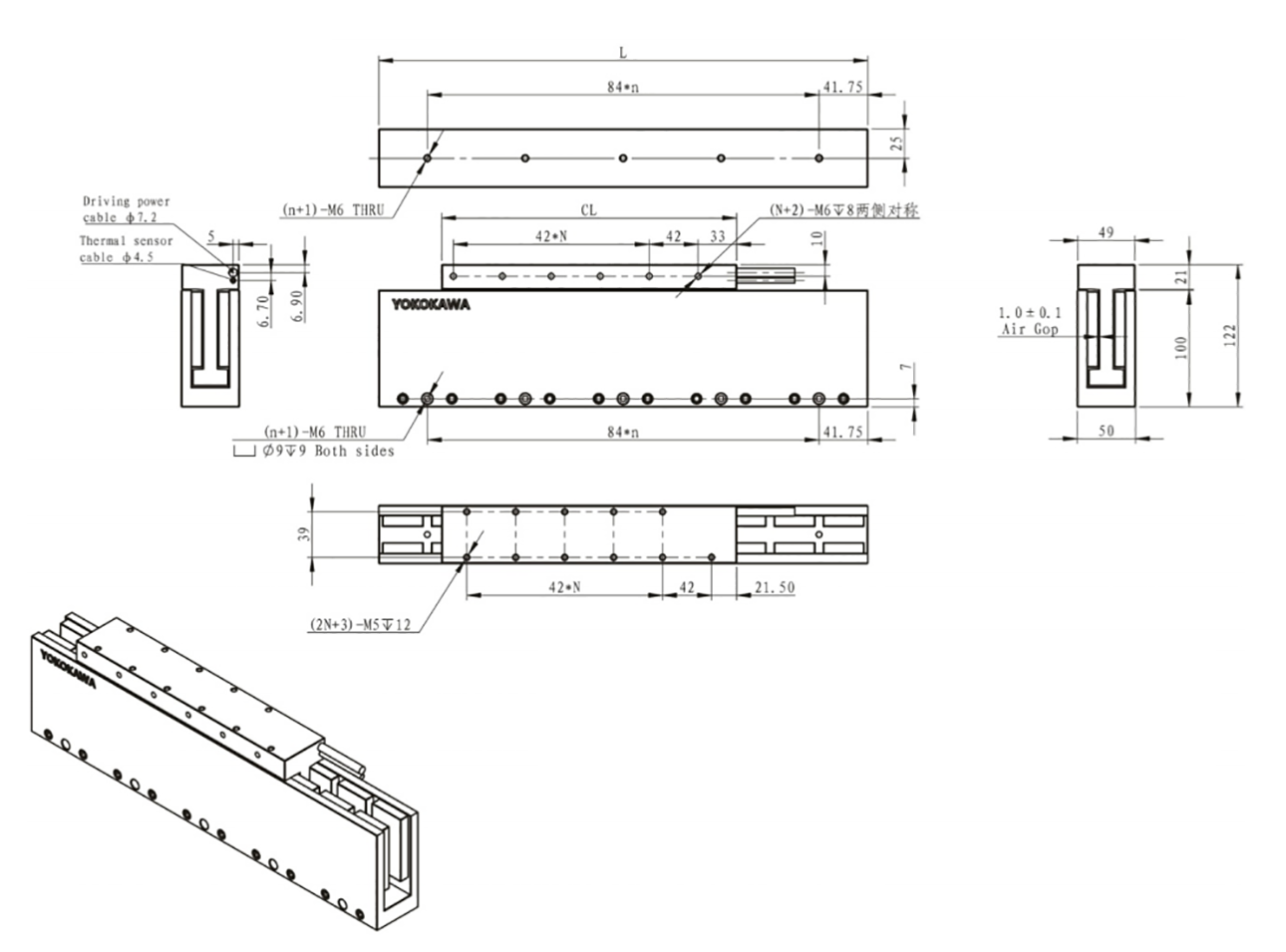

外形圖(單位:mm)

額定性能	符號	單位	LM700-X7		LM700-X8		LM700-X9		LM700-X10		LM700-X12
峰值推力	Fp	N	4704		5398		6093		6787		8175
持續推力（溫度Tmax下）請參考閱注釋①	Fc	N	676.2		776		876		975		1175
電機常數（25℃下）	Km	N/√W	50		54.6		57.2		60.5		66.5
連續功率	Pc	W	182		208		234		260		312
電氣規格
		繞組形式	N1	N4	N1	N4	N1	N4	N1	N4	N1	N4
峰值電流	Ip	Arms	16	32	16	32	16	32	16	32	16	32
持續電流（在溫度Tmax下）	Ic	Arms	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6	2.3	4.6
電阻（在25℃±10%下）	Rm	歐姆	27.7	6.9	32.4	8.1	37.1	9.3	41.8	10.5	51.2	12.8
電感±20%	L	mH	43.7	10.9	49.9	12.5	56.1	14	62.3	15.6	74.4	18.7
反電勢常數（在25oC±10%下）	Ke	Vpeak/m/s	240	120	175.8	137.9	311.3	155.6	346.7	173.4	417.7	208.8
推力常數（在25oC±10%下）	Kf	N/Arms	294	147	337.4	168.7	380.8	190.4	424.2	212.1	511	255.5
機械規格
線圈總成質量 ± 15%	Mc	kg	4.97		5.68		6.39		7.1		8.52
永磁體總成質量 ± 15%	Mw	kg/84mm	2.1		2.1		2.1		2.1		2.1
品質因數與附加數據
極距	Tm	mm	84		84		84		84		84
磁性吸引力	Fa	kN	0		0		0		0		0
最高允許線圈溫度	TmaX	℃	120		120		120		120		120
對應定子型號			T-LM700-XXX		T-LM700-XXX		T-LM700-XXX		T-LM700-XXX		T-LM700-XXX
